“ฝากคำถาม-เราจะมาตอบให้” การจำแนกประเภทว่าโครงสร้างเสานั้นเป็นโครงสร้างเสาสั้นหรือโครงสร้างเสายาว

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

ในทุกๆ วันศุกร์ (แห่งชาติ) แบบนี้ ผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะได้มาพูดคุยและเสวนากันถึงหัวข้อ “ฝากคำถาม-เราจะมาตอบให้” นะครับ

ตามที่ผมได้รับปากกับเพื่อนๆ ไว้ว่าในวันนี้ผมจะขออนุญาตมาขยายความเกี่ยวกับเรื่องค่าและวิธีการที่จะถูกนำเอามาใช้ในการจำแนกว่าโครงสร้างเสา คสล ของเรานั้นมีลักษณะเป็น โครงสร้างเสาที่มีความสั้น หรือ โครงสร้างเสาที่มีความชะลูด ของทั้งวิธีหน่วยแรงใช้งานให้กับเพื่อนๆ ได้รับทราบกันต่อจากในโพสต์ที่แล้วนะครับ

ซึ่งก็จะเป็นไปตามที่ผมได้ทำการอธิบายถึงในการโพสต์ครั้งก่อนหน้านี้ว่า เวลาที่เราทำการพิจารณาทำการออกแบบหน้าตัดของโครงสร้างเสา คสล เราจะต้องทำการพิจารณาถึงลักษณะเฉพาะต่างๆ ของตัวเสาเองด้วย อาทิ รูปแบบของแรงที่เป็นตัวควบคุมการออกแบบ เช่น เมื่อแรงอัดเป็นตัวควบคุมการออกแบบ หรือ COMPRESSION CONTROL หรือ เมื่อแรงดึงเป็นตัวควบคุมการออกแบบ หรือ TENSION CONTROL เป็นต้น ทั้งนี้รูปแบบของการเซของตัวโครงสร้างเสา คสล ก็เช่นเดียวกัน เช่น เป็นโครงสร้างเสาที่อยู่ในระบบโครงสร้างที่ไม่มีการเซ หรือ NON‒SWAY FRAME หรือ เป็นโครงสร้างเสาที่อยู่ในระบบโครงสร้างที่มีการเซ หรือ SWAY FRAME เป็นต้น แม้กระทั่งรูปแบบของการโก่งตัวของโครงสร้างเสา คสล เช่น มีการโก่งตัวแบบทางเดียวหรือ SINGLE CURVATURE หรือ มีการโก่งตัวแบบสองทางหรือ DOUBLE CURVATURE เป็นต้น ดังนั้นหากเราทำการจำแนกออกมาได้ว่าโครงสร้างเสาของเรานั้นมีลักษณะเป็นโครงสร้างเสาที่มีความชะลูดตามมาตรฐานการออกแบบของวิธีหน่วยแรงใช้งานแล้วละก็ เราจะต้องทำการพิจารณาจากค่า Lu/r และค่า k×Lu/r โดยที่ค่า Lu ก็คือ ระยะความยาวของโครงสร้างเสาที่ไม่มีการค้ำยันทางด้านข้าง และค่า r ก็คือ ระยะรัศมีไจเรชั่นน้อยที่สุดของโครงสร้างเสา ประกอบกับกรณีเฉพาะต่างๆ ของโครงสร้างเสาที่ผมได้ทำการเอ่ยถึงไปแล้วข้างต้น ทั้งนี้ก็เพื่อที่จะได้นำเอาไปใช้ในการคำนวณหา ค่าตัวคูณลดกำลังใช้งานของโครงสร้างเสา หรือ WORKING STRENGTH REDUCTION FACTOR หรือที่พวกเรานิยมทำการเขียนออกมาสั้นๆ ด้วยตัวย่อว่าค่า R ซึ่งสุดท้ายแล้วเราก็จะนำเอาค่าๆ นี้ไปหารกันกับค่ากำลังรับแรงอัดตามแนวแกนใช้งานและค่ากำลังรับแรงดัดใช้งานของโครงสร้างเสาที่เราทำการคำนวณหามาโดยการวิเคราะห์โครงสร้าง ทั้งนี้ผมต้องขอให้เพื่อนๆ นั้นทำการพิจารณารูปที่ผมได้นำเอามาใช้ในการโพสต์ในครั้งนี้ไปพร้อมๆ กันด้วย โดยที่จะมีรายละเอียดและวิธีการในการพิจารณาแบ่งออกตามกรณีหลักๆ ดังต่อไปนี้นะครับ

กรณี A

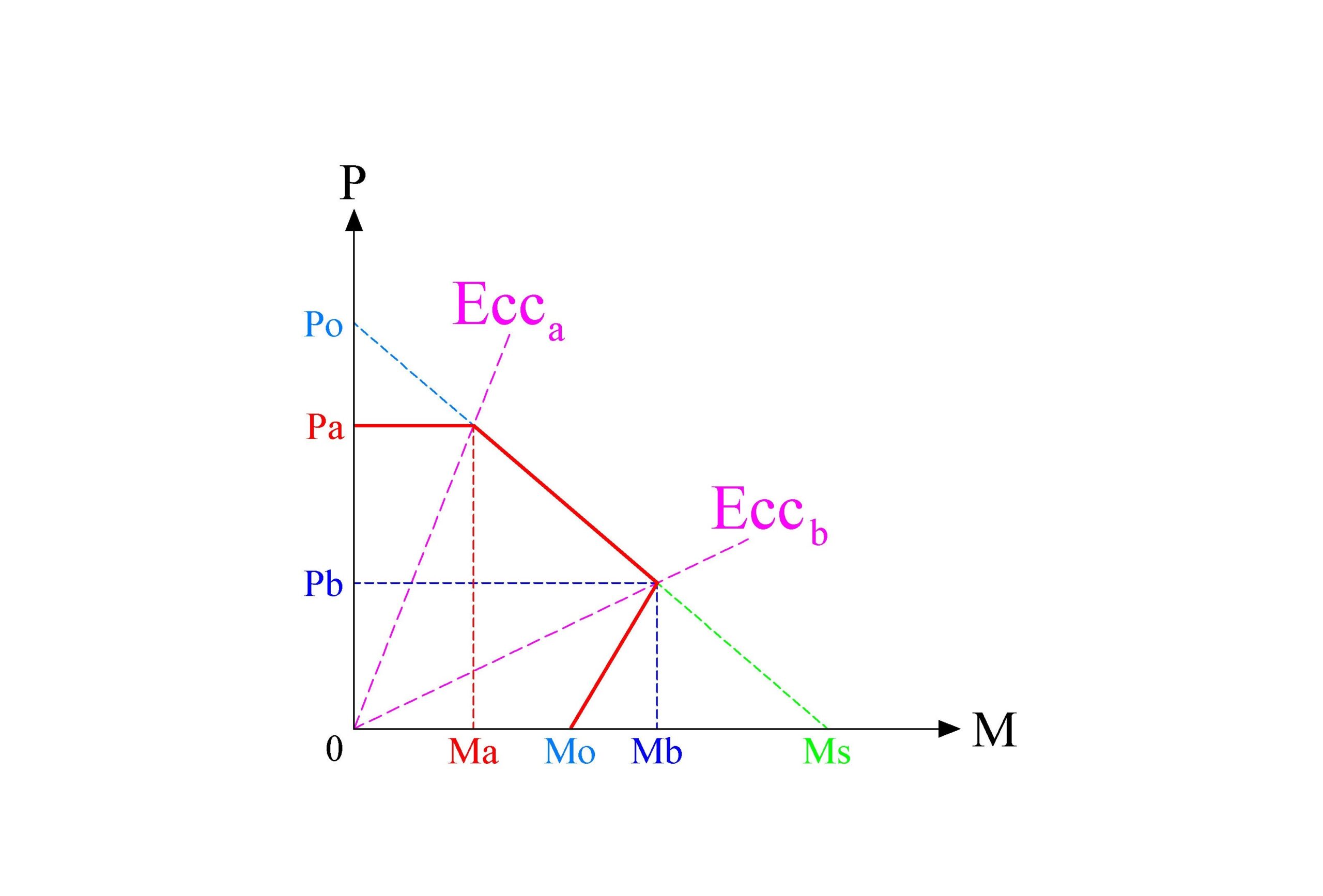

กรณีที่โครงสร้างเสาของเรานั้นรับเฉพาะเพียงแค่ค่าแรงอัดกระทำตามแนวแกนเพียงแรงเดียว ดังนั้นสำหรับกรณีๆ นี้ก็คือค่า Ecc นั้นจะมีค่าที่น้อยกว่าค่า Ecc,a ซึ่งค่าตัวคูณลดกำลังใช้งานของโครงสร้างเสานั้นจะสามารถทำการคำนวณออกมาได้จากสมการดังต่อไปนี้
R = 1.07 – 0.008×Lu/r ≤ 1.00 EQ.(1)

กรณี B
กรณีที่โครงสร้างเสาของเรานั้นจะต้องรับทั้งค่าแรงอัดกระทำตามแนวแกนและค่าแรงดัดพร้อมๆ กันด้วย ดังนั้นสำหรับกรณีๆ นี้ก็คือค่า Ecc นั้นจะถูกแบ่งออกเป็นกรณีย่อยๆ ดังต่อไปนี้

กรณี B1.0
กรณีที่การออกแบบนั้นมีแรงอัดเป็นตัวควบคุมการออกแบบ ดังนั้นสำหรับกรณีๆ นี้ก็คือค่า Ecc นั้นจะมีค่าที่มากกว่าค่า Ecc,a แต่ก็จะน้อยกว่าค่า Ecc,b ซึ่งก็จะถูกแบ่งออกเป็นกรณีย่อยๆ ดังต่อไปนี้

กรณี B1.1
กรณีที่โครงสร้างเสาที่อยู่ในระบบโครงสร้างที่ไม่มีการเซหรือพูดง่ายๆ ก็คือที่บริเวณปลายของโครงสร้างเสานั้นไม่มีการเคลื่อนที่เกิดขึ้นเลย ดังนั้นค่า k จึงมีค่าเท่ากับ 1.00 ซึ่งก็จะถูกแบ่งออกเป็นกรณีย่อยๆ ดังต่อไปนี้

กรณี B1.1A
กรณีที่โครงสร้างเสานั้นมีการโก่งตัวแบบสองทาง ซึ่งก็จะถูกแบ่งออกเป็นกรณีย่อยๆ ดังต่อไปนี้
– หากว่าค่า Lu/r นั้นมีค่ามากกว่าหรือเท่ากับ 60 แต่ยังมีค่าที่น้อยกว่า 100 หากเป็นเช่นนี้ก็ให้ทำการคำนวณหาค่า R ได้จากสมการดังต่อไปนี้
R = 1.32 – 0.006×Lu/r ≤ 1.00 EQ.(2)
– หากว่าค่า Lu/r นั้นมีค่าที่มากกว่า 100 ก็ให้ทำการวิเคราะห์โครงสร้างโดยการคำนึงถึงผลของการเกิดการโก่งตัวที่มีต่อค่าแรงดัดที่เกดขึ้นในเสาด้วย
กรณี B1.1B

กรณีที่โครงสร้างเสานั้นมีการโก่งตัวแบบทางเดียวก็ให้ทำการคำนวณหาค่า R ได้จากสมการดังต่อไปนี้
R = 1.07 – 0.008×Lu/r ≤ 1.00 EQ.(3)
กรณี B1.2

กรณีที่โครงสร้างเสาที่อยู่ในระบบโครงสร้างที่มีการเซหรือพูดง่ายๆ ก็คือที่บริเวณปลายของโครงสร้างเสานั้นจะเกิดการเคลื่อนที่ขึ้น ดังนั้นค่า k จึงย่อมจะมีค่ามากกว่า 1.00 หากเป็นเช่นนี้ก็ให้ทำการคำนวณหาค่า R ได้จากสมการดังต่อไปนี้
R = 1.07 – 0.008×k×Lu/r ≤ 1.00 EQ.(4)

หากเราพบว่าบริเวณปลายของโครงสร้างเสานั้นจะเกิดการเคลื่อนที่ขึ้นเนื่องจากแรงกระทำที่เกิดขึ้นเพียงชั่วคราว เช่น แรงกระทำจากแรงลม แรงกระทำจากการสั่นสะเทือนอันเนื่องมาจากคลื่นแผ่นดินไหว เป็นต้น ดังนั้นเราจะสามารถปรับให้ค่า R ใน EQ.(4) นั้นเพิ่มขึ้นอีกร้อยละ 10 ได้ หรืออาจจะเขียนอยู่ในรูปของสมการได้ว่า
R = 1.18 – 0.009×k×Lu/r ≤ 1.00 EQ.(5)

กรณี B2.0
กรณีที่การออกแบบนั้นมีแรงดึงเป็นตัวควบคุมการออกแบบ ดังนั้นสำหรับกรณีๆ นี้ก็คือค่า Ecc นั้นก็จะออกมามีค่าที่มากกว่าค่า Ecc,b เสมอ ดังนั้นหากเป็นเช่นนี้เราจะเปลี่ยนมาใช้เป็นค่า R’ แทน โดยให้เราทำการคำนวณหาค่า R ออกมาก่อน ซึ่งจะได้จากการพิจารณารายละเอียดตามที่ได้ระบุเอาไว้ในข้อ B1.1 และ B1.2 สุดท้ายเราก็จะสามารถทำการคำนวณหาค่า R’ ออกมาได้จากสมการดังต่อไปนี้
R’ = 1 – ( 1 – R ) × Ecc,b / Ecc ≥ R EQ.(6)

เอาไว้ในครั้งหน้าที่เราจะกลับมาพบกัน ผมจะขออนุญาตมาขยายความเกี่ยวกับเรื่องค่าและวิธีการที่จะถูกนำเอามาใช้ในการจำแนกว่าโครงสร้างเสา คสล ของเรานั้นมีลักษณะเป็น โครงสร้างเสาที่มีความสั้น หรือ โครงสร้างเสาที่มีความชะลูด ของทั้งวิธีกำลังให้กับเพื่อนๆ ได้รับทราบกันบ้าง หากเพื่อนๆ ท่านใดที่อาจจะมีความสนใจในหัวข้อๆ นี้เป็นพิเศษ ก็สามารถที่จะติดตามอ่านบทความของผมได้ในการโพสต์ครั้งต่อไปนะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์วันศุกร์
#ฝากคำถามแล้วเราจะมาตอบให้
#การจำแนกประเภทว่าโครงสร้างเสานั้นเป็นโครงสร้างเสาสั้นหรือโครงสร้างเสายาว
#ครั้งที่2
