วิศวกรรมงานฐานราก งานดินและเสาเข็ม

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันเสาร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ

โดยที่ในวันนี้ประเด็นที่ผมได้เลือกนำเอามาตั้งเป็นคำถามประจำสัปดาห์นั้นจะมีความเกี่ยวข้องกันกับเรื่อง ความรู้ดีๆ เรื่องวิศวกรรมงานฐานราก งานดินและเสาเข็ม ที่ผมได้ทำการโพสต์ถึงในสัปดาห์ที่ผ่านมาและก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ

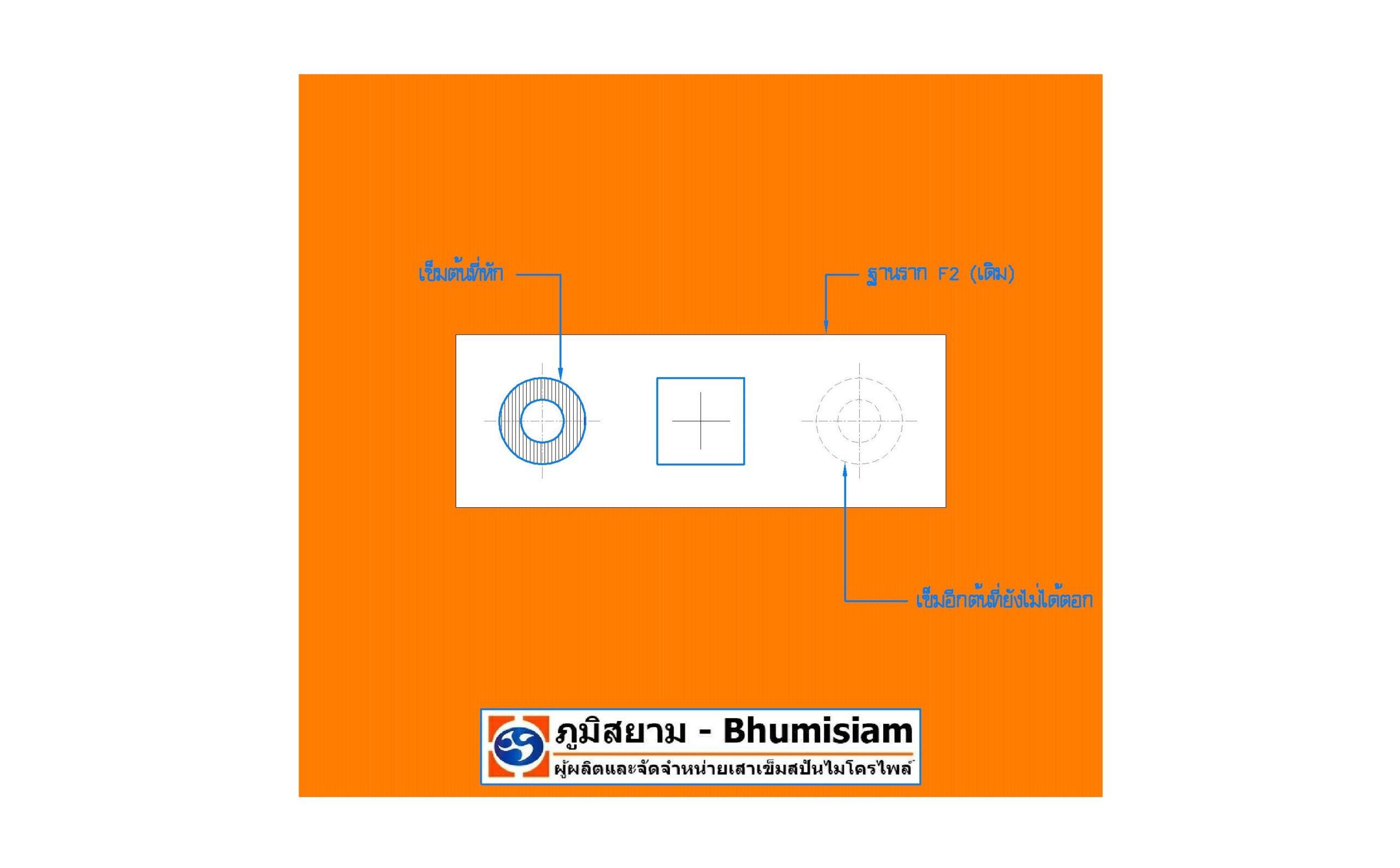

ที่หน้างานได้มีการตอกเสาเข็มซึ่งจะถูกใช้ในโครงสร้างฐานราก F2 ผลจากการตอกเสาเข็มต้นแรกพบว่าไม่เป็นไปตาม BLOW COUNT ที่ทางผู้ออกแบบได้ทำการกำหนดเอาไว้ ทางหน้างานจึงสันนิษฐานว่าเสาเข้มต้นนี้เกิดการหักและได้ทำการแจ้งกลับไปยังผู้ออกแบบเพื่อให้รับทราบและขอให้ช่วยดำเนินการออกแบบแก้ไขฐานรากต้นนี้ โดยผมจะขอสมมติให้เพื่อนๆ นั้นเป็นผู้ออกแบบในโครงการก่อสร้างแห่งนี้ก็แล้วกัน ซึ่งตอนที่เพื่อนๆ นั้นได้ทำการจำลองโครงสร้างฐานรากต้นนี้เพื่อนๆ ได้ทำการกำหนดให้โครงสร้างฐานรากต้นนี้มีสภาพเป็น จุดรองรับอย่างง่าย หรือ SIMPLY SUPPORT คำถามก็คือ ในฐานะของผู้ออกแบบเพื่อนๆ จะเลือกทำการออกแบบแก้ไขฐานรากต้นนี้อย่างไรดี จึงจะทำให้ประหยัดค่าใช้จ่ายในการก่อสร้างมากที่สุด รวมถึงสามารถที่จะก่อสร้างได้โดยง่ายและที่สำคัญก็คือมีความถูกต้องตามหลักการทางด้านวิศวกรรมโครงสร้างครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันเสาร์
#ถามตอบชวนสนุก
#ปัญหาการแก้ไขฐานรากเมื่อจุดรองรับนั้นเป็นจุดรองรับอย่างง่าย
ADMIN JAMES DEAN


คำตอบ

เป็นอย่างไรกันบ้างเอ่ย หากเพื่อนๆ ได้มีโอกาสย้อนกลับไปอ่านโพสต์ของผมเมื่อวันพฤหัสบดีที่ผ่านมาก็จะเห็นได้ว่าคำถามข้อนี้นั้นง่ายมากๆ เลยใช่มั้ย ดังนั้นเรามาทำการคำนวณหาว่า ในฐานะของผู้ออกแบบเราจะเลือกทำการออกแบบแก้ไขฐานรากต้นนี้อย่างไรกันดี จึงจะทำให้ประหยัดค่าใช้จ่ายในการก่อสร้างมากที่สุด รวมถึงสามารถที่จะก่อสร้างได้โดยง่ายและที่สำคัญก็คือมีความถูกต้องตามหลักการทางด้านวิศวกรรมโครงสร้างไปพร้อมๆ กันนะครับ

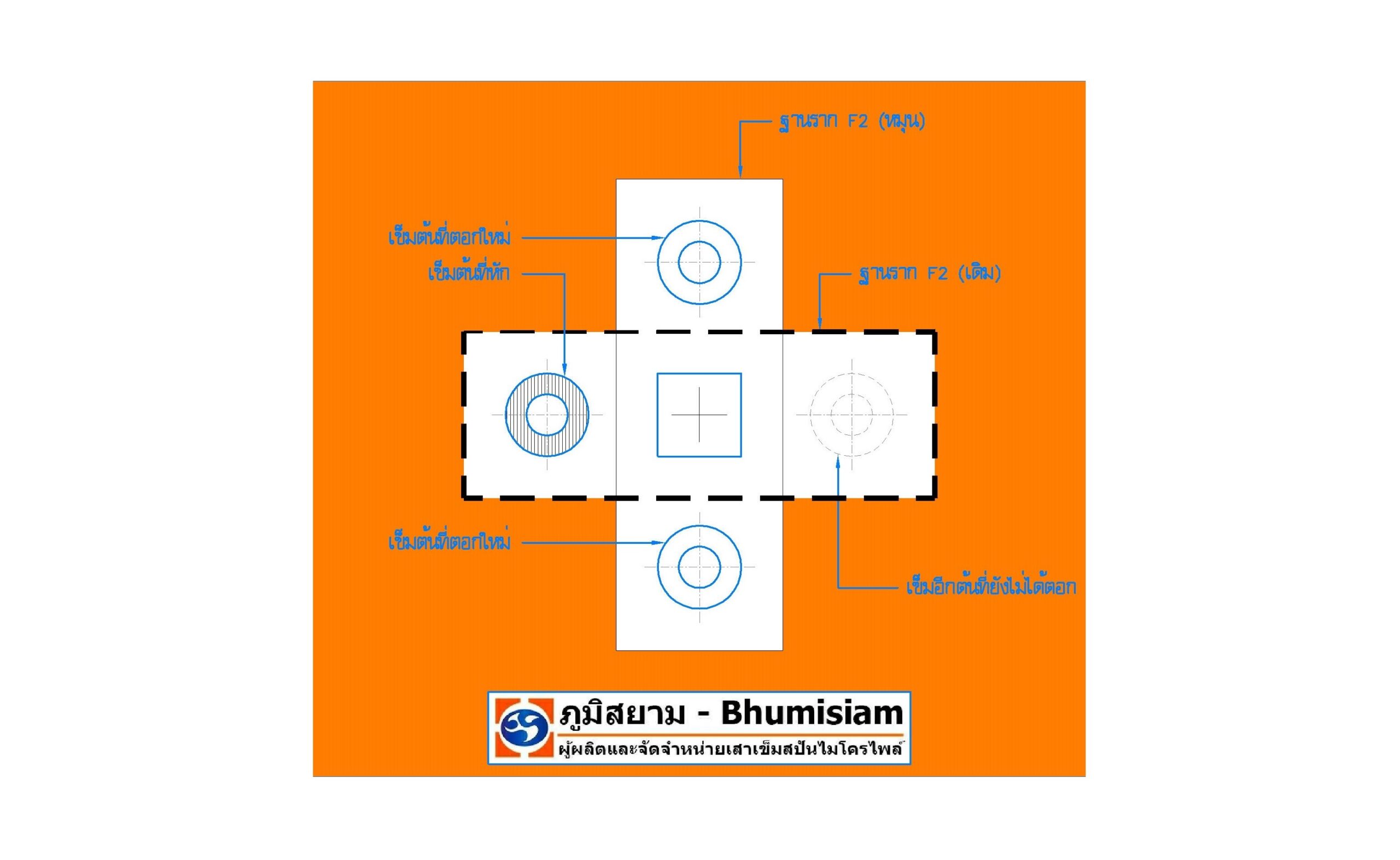

สิ่งสำคัญประการแรกที่เราควรที่จะต้องทำการพิจารณาก็คือ คุณลักษณะของจุดรองรับที่เราได้ใช้ในการทำการจำลองโครงสร้างฐานรากต้นนี้ในครั้งแรก หรือ BOUNDARY CONDITIONS ซึ่งเพื่อให้เป็นการดีและเกิดความง่ายดายมากที่สุดเราจึงควรที่จะคงไว้ซึ่งคุณลักษณะดังกล่าว สำหรับกรณีนี้จุดรองรับนี้มีสภาพเป็น จุดรองรับอย่างง่าย ซึ่งลักษณะของจุดรองรับแบบนี้ก็จะมีแรงหลักๆ 2 แรงด้วยกันนั่นก็คือ แรงในแนวตั้งฉาก หรือ VERTICAL LOAD และ แรงในแนวราบ หรือ HORIZONTAL LOAD ซึ่งลักษณะของแรงทั้งสองนี้จะไม่ได้มีความต้องการระยะแขนของแรงที่เกิดขึ้นระหว่างโครงสร้างเสาเข็มเข้ามาช่วยในการรับน้ำหนักรอบๆ แกนของโครงสร้างฐานรากเลย ดังนั้นวิธีการที่เพื่อนๆ อาจจะเลือกใช้งานก็คือ การหมุนโครงสร้างฐานรากรอบตัวของโครงสร้าง ซึ่งเราก็จะเห็นได้ว่าการทำเช่นนี้ต่อให้จะมีการเพิ่มหรือลดแขนของแรง มันก็จะไม่ส่งผลใดๆ ต่อการรับแรงของโครงสร้างฐานรากเลยนะครับ

สรุปคำตอบสำหรับวิธีการที่เพื่อนๆ อาจจะเลือกใช้งานเพื่อให้เกิดประหยัดค่าใช้จ่ายในการก่อสร้างมากที่สุด รวมถึงสามารถที่จะก่อสร้างได้โดยง่ายและที่สำคัญก็คือยังมีความถูกต้องตามหลักการทางด้านวิศวกรรมโครงสร้างอีกด้วยก็คือ การหมุนฐานรากรอบตัวของโครงสร้างนั่นเองครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอาทิตย์
#ถามตอบชวนสนุก
#ตอบปัญหาการแก้ไขฐานรากเมื่อจุดรองรับนั้นเป็นจุดรองรับอย่างง่าย
ADMIN JAMES DEAN
